型號 |
KPD-100-1 |
KPD-80-1 |
KPD-75-1 |
KPD-63-1 |
KPD-50-1 |
KPD-30-1 |
KPD-20-1 |
KPD-10-1 |
KPD-5-1 |
|||
|
載重 |
100T |
80T |
75T |
63T |
50T |
30T |
20T |
10T |
5T |
|||
|
臺面尺寸 |
長 |
6300 |
6000 |
5800 |
5500 |
5000 |
4500 |
4000 |
3600 |
5000 |
||
|
寬 |
2800 |
2800 |
2500 |
2500 |
2500 |
2200 |
2200 |
2000 |
2500 |
|||
|
外形尺寸 |
長 |
6500 |
6000 |
5800 |
5500 |
5000 |
4500 |
4000 |
3600 |
5000 |
||
|
寬 |
2800 |
2800 |
2500 |
2500 |
2500 |
2200 |
2200 |
2000 |
2500 |
|||
|
高 |
鋪軌臺面平車 |
1040 |
990 |
990 |
990 |
820 |
770 |
770 |
627 |
627 |
||
|
鋼板臺面平車 |
900 |
900 |
850 |
750 |
700 |
650 |
650 |
650 |
550 |
|||
|
底部離軌面間隙 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
50 |
|||
|
行走速度（m/min） |
20 |
20 |
25 |
25 |
25 |
30 |
30 |
30 |
30 |
|||
|
車輪直徑 |
700 |
700 |
700 |
700 |
600 |
500 |
400 |
300 |
300 |
|||
|
輪距（軌內側距） |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
|||
|
軸距 |
3600 |
3500 |
3200 |
3200 |
2800 |
2500 |
2200 |
2000 |
1700 |
|||
|
電機 |
（單相）三相低壓供電 |
7.5Kw |
7.5Kw |
7.5Kw |
7.5Kw |
5.5 Kw |
4.0 Kw |
3.5 Kw |
2.2 Kw |
2.2 Kw |
||
|
自重（T） |
鋪軌臺面 |
13.7 |
12.3 |
11.1 |
10.1 |
8.4 |
6.1 |
5.0 |
3.7 |
3.5 |
||
|
鋼板臺面 |
12.5 |
11.0 |
10.5 |
9.0 |
7.6 |
5.5 |
4.5 |
3.3 |
3.1 |
|||
|
薦用鋼軌 |
P50 |
P50 |
P50 |
P50 |
P43、P50 |
P38 |
P38 |
P24 |
P24 |
|||

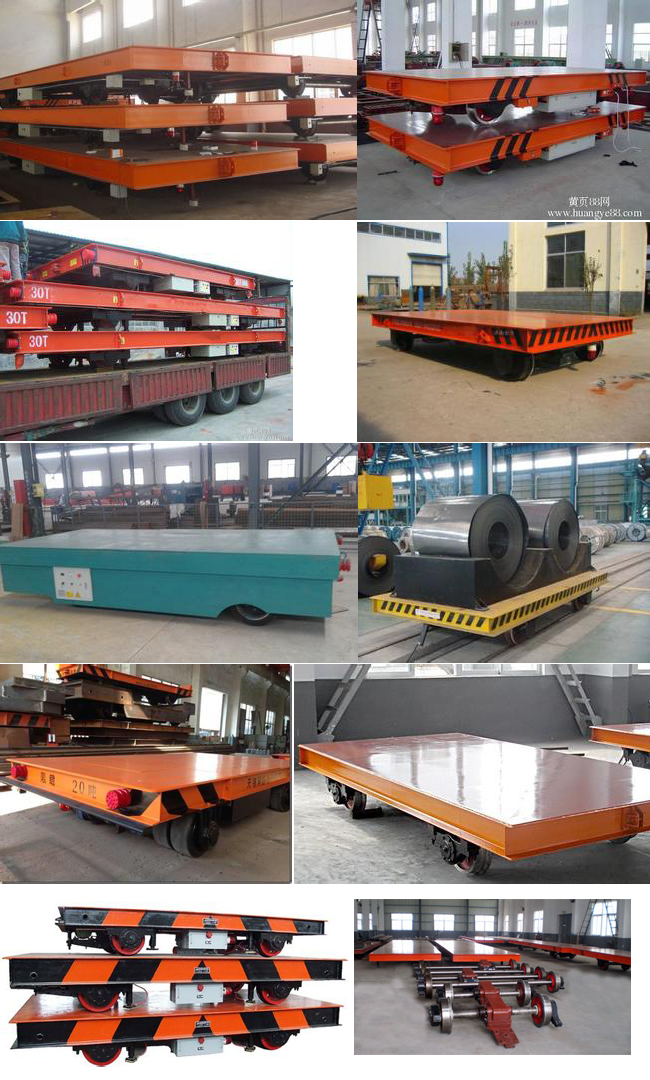

電動平車是低壓軌道供電式電動平車，其工作原理是通過地面控制降壓系統，把380V電源（三相或單相）電壓降至36V的安全電壓。饋電給導電軌（導電軌兼作平車的走行軌道），經平車的導電裝置將低壓電送至車上的升壓變壓器，升壓至380V以拖動三相或單相電容電動機，驅動平車運行。http://www.stzm.com.cn
